1000方自吸泵履带式自行走式柴油机移动泵车

履带式自行走式柴油机移动泵车方案说明

摘要：

移动泵车是根据抢险救灾装备长期储存、缺失维护、作业环境恶劣、作业要求特殊等因素而形成的突发性、紧迫性、作业多样性、社会影响性等特性而研发的，具有较好的环境适应能力以及抢险救灾能力。

现今使用的移动泵车大多都是直接装载在牵引车或汽车上使用，一般都是依靠车轮的滚动带动其移动，对于道路的适应性有限，遇到道路泥泞或水坑较多的特殊道路，容易导致车轮陷落，无法继续前进，同时现有移动泵车大多都需要人工随同操控，使用的局限性较大，降低了其使用的适应性。

为实现上述目的，提供如下技术方案：履带式自行走自吸移动泵车，包括底座、防护外壳、履带底盘、自吸泵、动力系统和**系统，防护外壳固定设置于底座的顶端，防护外壳的头部位置开设有用于自吸泵固定安装的凹槽，履带底盘安装于底座的底端，动力系统和**系统均设置于防护外壳的内腔；下面我们要介绍的这款水泵—自行走式自吸水泵，行走方式为履带底盘，可以适应各种路况，各种复杂的地形等，自动动力输出，减少了以往因为没有电力或其他动力源而无法使用的情况。设备具备自动升降功能、升降支腿还具有收放扩展功能方便使用时遥控**伸展出汽车车箱外宽然后遥控升降使其整个移动方舱升高和降低、当移动方舱升高到一定高度之后、平板汽车可以倒入到方舱底下、然后方舱下降到车身上就能让汽车运输到需要作业排水的地方、到达目的地后再升高方舱、汽车与方舱分离之后、把方舱降低到地面平整地进行抽水作业，汽车与方舱分离之后汽车可以作为别的用处。下面我们就了解一下《自行走式自吸水泵》

水泵采用300YXZXW1000-12-55型真空**自吸式离心泵；

1、水泵额定流量：1000m³/h；**流量1100m3/h **通过颗粒直径76mm

2、额定扬程：12米；**扬程30米

3、吸程：9m；

4、水泵配备有无水干转保护系统，保护水泵的叶轮在泵腔内没有液体高速旋转的情况下，不会对机械密封、叶轮和泵腔造成损坏；（提供可以空转的叶轮基座知识产权证书）

5、泵体材质采用HT铸铁，韧性和塑性较高。低温时，韧性向脆性转变，但低温冲击值较高，且有一定的抗温度急性变和耐蚀性；

6、离心泵轴、叶轮采用沉淀硬化奥氏体不锈钢，具有高强度、高韧性、高耐蚀性、高抗氧化性和优良的成型性、焊接性等综合性能；

7、叶轮**可通过颗粒物直径100mm;

8、配置真空**系统、真空泵采用旋片真空泵不需要水冷却、开机时自吸泵与真空泵同时一起运行、真空泵具有自动启停功能当自吸泵出水之后真空泵会自动停止当自吸泵进口管道负压偏低时真空泵自动启动、替代了市场原有的真空**自吸泵所采用的真空泵一直与自吸泵同时一起工作的弊端容易导致真空泵进水及疲劳运行导致的损坏。（提供全自动真空**柴油机自吸泵知识产权证书）

9、启动发动机后，真空泵与水泵同时工作；

10、采用了全自动功能的真空**系统、**保证了真空泵腔内不会进水而造成故障或损坏；

11、水泵配置真空**系统后，在**吸程工作情况下，出水时间只需要30s；

12、真空**自吸装置无需额外的动力源，与发动机尾轴采用皮带轮用皮带连接皮带轮与真空泵之间设置了一个电子离合器与自动**器连接自动**器有一个液位传感器连接到了自吸泵上端的水箱当检测到有水时反馈给**器信号使其**离合器与真空泵皮带轮分离，分离后只是离合器与发动机同时启动；

13、配置真空泵**后的吸程可达到9m。

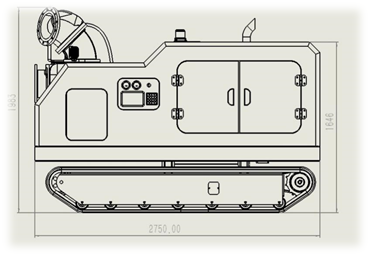

单自吸泵自身吸程能达到8米、当真空**故障时把泵里面加满水也能自吸8米高、（提供高吸程自吸泵叶轮、不用真空**的高吸程自吸泵知识产权证书）。一、整机的外形尺寸

整机的外形尺寸适中，通过性能优越，可以适合比较窄的巷口以及桥下进行作业。

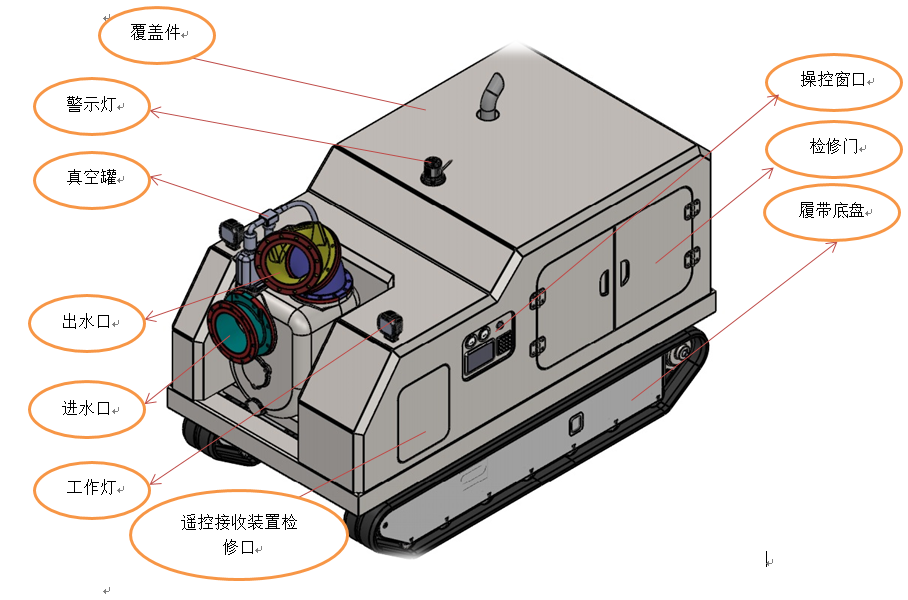

二、整机的结构特点以及说明

整体结构采用高强度碳钢焊接而成，覆盖件有两种方式可以选择，一种为钣金喷漆，另一种为玻璃钢磨具加工的方式，玻璃钢特点是防腐性强，但是不耐冲击。

行走底盘采用橡胶履带，可以适合各种路面，各种地形，其优势是不破坏路面，并且接地比压小，可以在比较泥泞的路况进行作业

整机的结构设计**正中且对称，并且履带底盘的接近角与离去角均为30度，离地间隙大，保证的了整机的通过性能更加优越

三、整机的操控特点

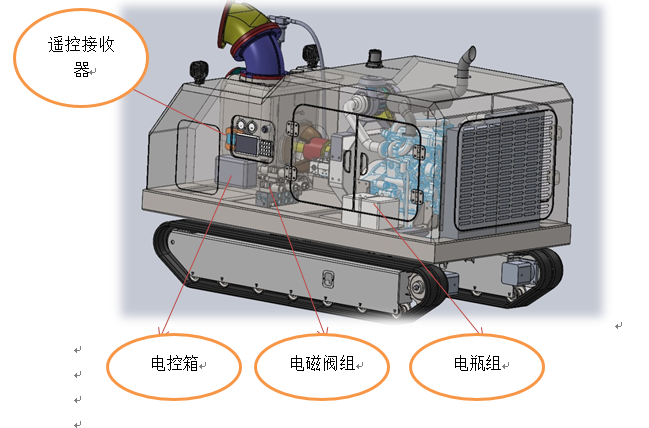

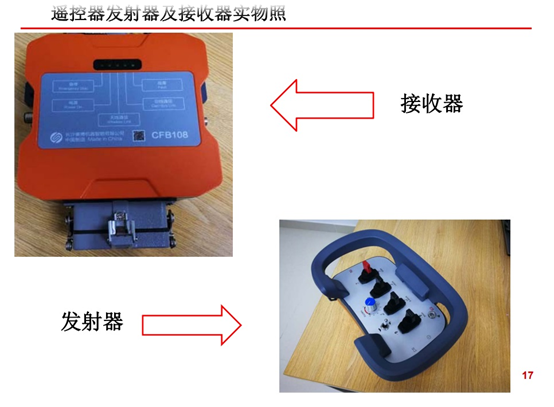

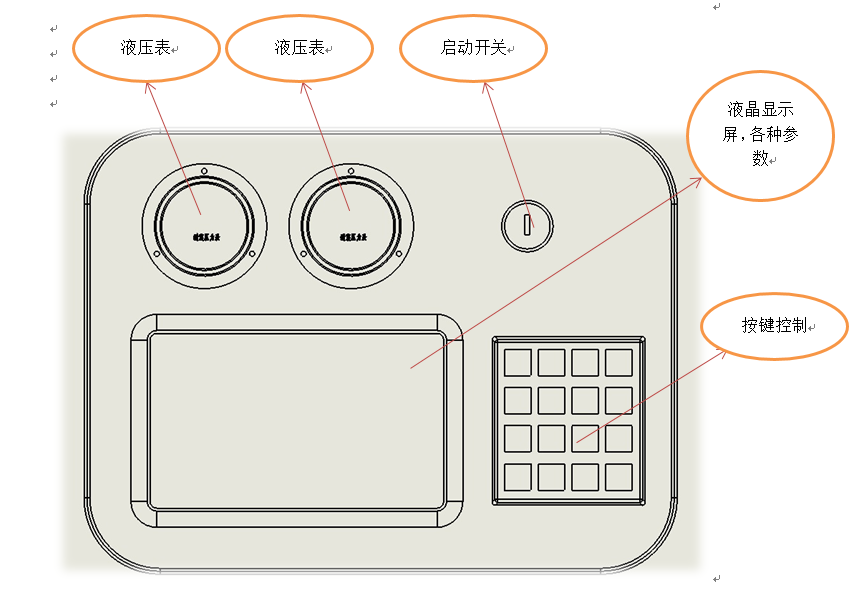

整机采用远程遥控的**方式来进行操控，遥控的有效距离为500米，在空旷的地带遥控的距离还可以更远，主要的作用是在操控人员不能进入的区域仍然可以完成作业。另外在整机的操控窗口还可以不用遥控器进行按键操控，这一特点是防止遥控器损坏或者没电的情况下进行应急操作。

柴油机启停、履带车行走、自卸式升降功能、照明灯开关全部集成到遥控器上面操作（也可以在发动机**器上面手动启停操作）

在使用前提前把发动机里面的柴油、机油、冷却液加到位，加好后把进出水管管道连接好、然后把电瓶电源打开→总电源开关打开→遥控器电源开关打开即可采用遥控器启动柴油机运行→柴油机启动运行之后可以通过遥控器上面的按键**履带车各个角度方向的行走→需要抽水打开遥控器上面的真空吸气阀开关及液压离合器开关即可、真空泵具有自动启停功能当自吸泵出水后真空泵会自动停止。

四、动力部分：

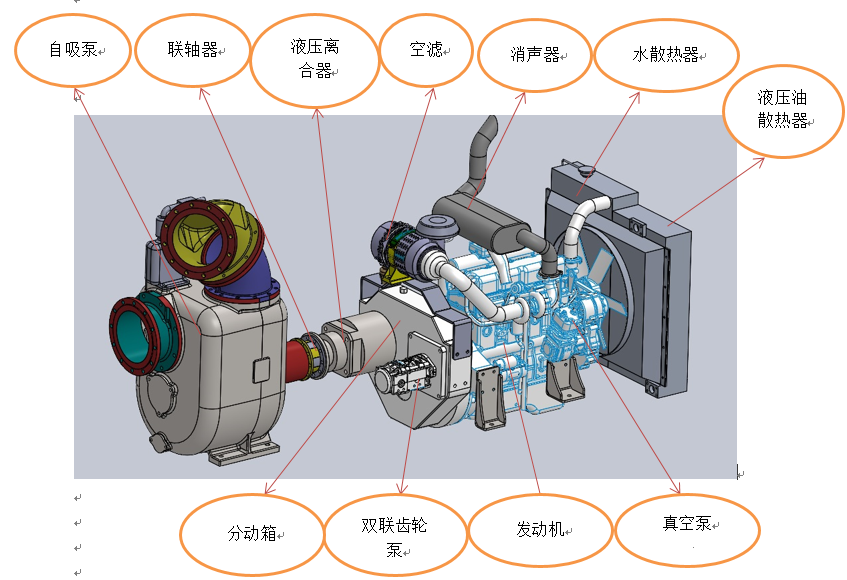

1.1动力部分是由发动机、分动箱、液压泵、液压离合器等几部分组成，其中液压离合器的主要作用是防止水泵在不输出的情况下被动的转动，从而造成水泵的疲劳损坏，液压泵作为**动力源，主要是给行走液压马达供油，另外还给自吸泵的真空阀进行切换，在水泵刚开始工作的时候，通过液压阀的切换来实现泵体内的真空情况，来达到自吸的目的

五、液压部分

整机的液压系统采用开式回路，主要由双联齿轮泵，电控阀、电磁换向阀、液压油散热器以及液压油箱组成。液压油采用46#抗磨液压油。
